Инструкции по монтажу и обслуживанию фильтров

Инструкция по встройке фильтра Сепар 2000/5/50/Н или Сепар-2000/10/Н с подогревателем.

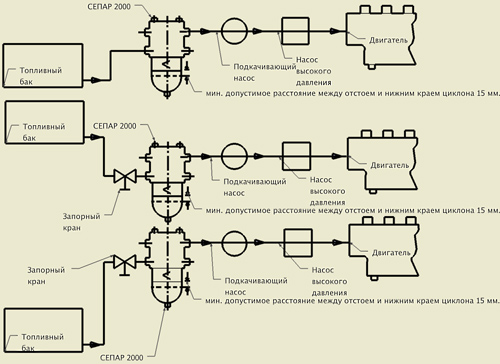

Механическую часть встройки фильтра произвести согласно прилагаемой инструкции по встройке фильтра Сепар-2000 (без подогревателя).

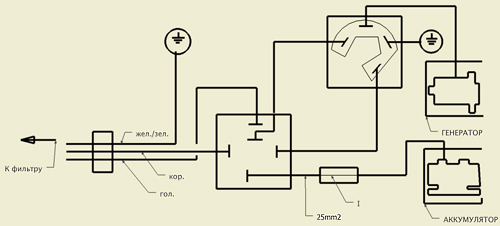

Электромонтаж подогревателя осуществить согласно нижеприведенной схемы:
A – подогреватель/ B – циклон / С- пластина с термостатом и температурным предохранителем
/ D- комплект проводов / G – реле / H – поворотный переключатель с контрольной лампочкой
/ I – предохранитель 20 А / 350 вТ – 30 А / 450 вТ

Примечание: Для включения подогревателя в предстартовой позиции возможно также подсоединение поворотного выключателя непосредственно к аккумулятору, однако в этом случае водитель, не позже чем через три мин. во избежание разрядки аккумулятора, производит самостоятельное выключение подогревателя и затем включает его уже после начала работы двигателя.

Принцип действия подогревателя.

Включение подогревателя фильтра осуществляется водителем / при наружной температуре около 0 градусов Цельсия / поворотом кнопки выключателя в пол.1. Это возможно только при работающем двигателе, если подогреватель по схеме подсоединен к генератору.
При остановке двигателя подогреватель выключается автоматически.
Контрольная лампочка внутри кнопки выключателя сигнализирует о работе подогревателя.
Подогреватель выключается автоматически при достижении температуры топлива в фильтре + 15 градусов Цельсия/ контрольная лампочка гаснет / и затем включается автоматически при + 5 градусах Цельсия / контрольная лампочка зажигается.
В теплое время года подогреватель следует отключать от бортовой сети электропитания.

Внимание!

Фильтр Сепар - 2000 работает при окружающей температуре от - 40 градусов Цельсия до +80 градусов Цельсия. При расположении фильтра в моторном отсеке запрещается его установка в непосредственной близости / минимум 5 см./ от выпускного коллектора двигателя или выпускной трубы глушителя.
Не допускается использование моющих средств, содержащих кислоту или алкоголь, для наружной или внутренней промывки фильтра.
При необходимости, ввертывание спускного крана в пластмассовый отстойник производится только рукой, без применения гаечного ключа.
